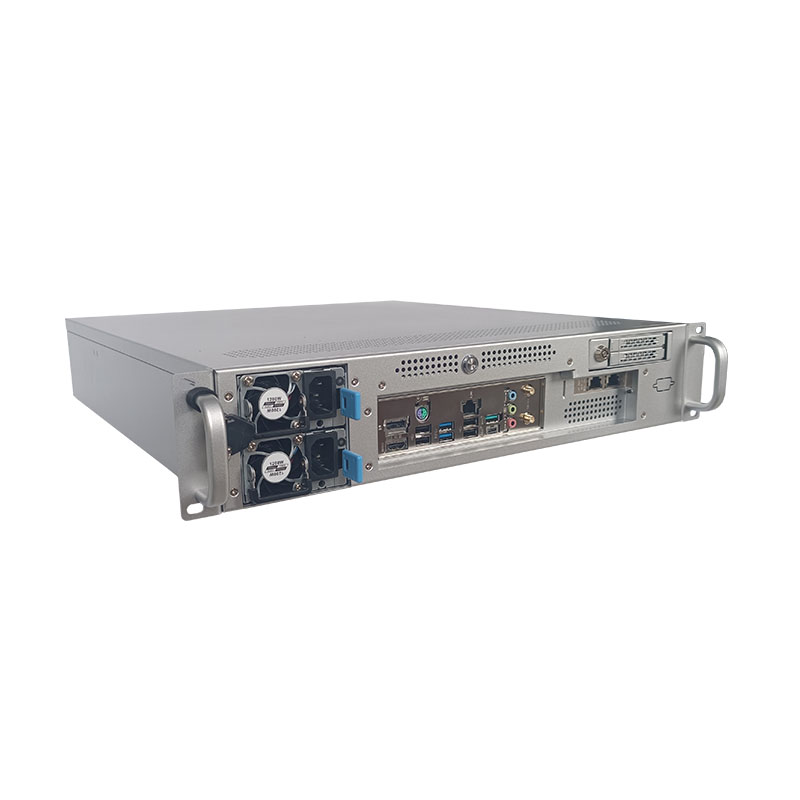

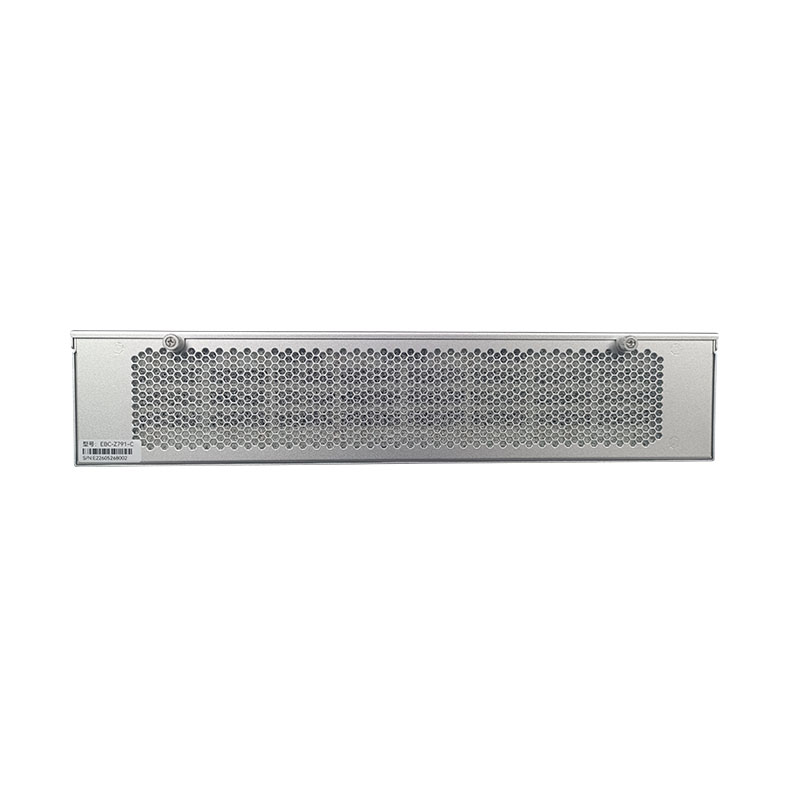

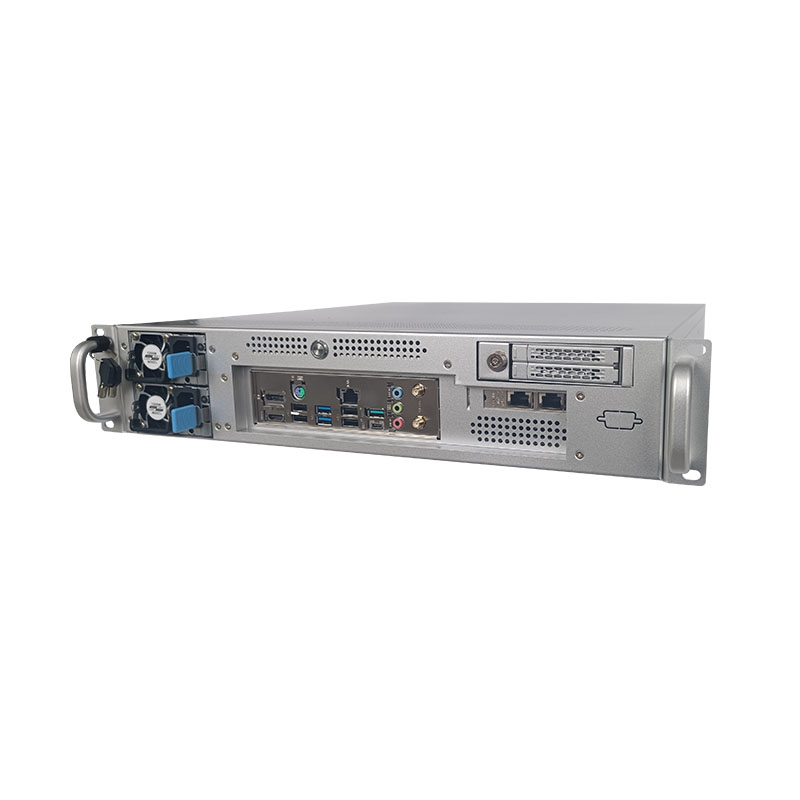

2U前出线工控机

配置与技术信息

以下为原官网公开的配置资料，选配项与不同版本请在项目沟通时确认。

机箱类型

标准 19 英寸机架式 2U 工控机，前出线设计

壳体材质

SGCC 镀锌冷轧钢板，银色金属机身

外形尺寸

宽 431mm × 高 89mm × 深度 480mm

安装方式

标准工业机柜上架；机箱前置便携把手，便于拆装维护

布线方式

全部 IO、网络、显示接口集中机箱前端，前出线理线

散热方案

定制风道散热，适配 2U 紧凑型机身，保障 7×24h 连续运行散热稳定

防护特性

通过铁路车体电磁兼容、抗振动测试，工业级抗干扰设计

处理器

英特尔 ® 酷睿™ i9-13900

核心 / 线程

24 核 32线程

最大睿频

5.6GHz

平台架构

Raptor Lake LGA1700 平台

内存类型

DDR5 6000MHz 高频内存，双通道

内存插槽

4×DDR5 内存插槽

标配内存

32GB DDR5 ×2，总容量 64GB

最大支持内存

128GB

内存模式

支持双通道、四通道内存模式

视频接口

1×DP 接口 + 1×HDMI 接口

单通道输出规格

4096×2160@60Hz（4K 分辨率），双路 4K 同步输出

硬盘位

支持 M.2 NVMe SSD + 内置6个 2.5寸 硬盘位（可扩展）+2个2.5寸快速插拔盘位

总线协议

M.2 接口支持 PCIe 4.0 高速传输

扩展能力

可按需扩容 NVMe 固态 / SATA固态盘/机械硬盘

有线网络

1×2.5Gbps 电口，2×10Gbps 万兆电口

无线网络

Intel Wi-Fi 6E 无线模组 + 蓝牙 5.2

网络特性

支持多网口链路聚合、数据分流、网络冗余备份

USB 接口

3×USB 3.2 Gen 接口、1×Type-C 接口、4×USB 2.0 接口

串口

1×RS-232 串口

其他预留位

机箱内部预留加密狗安装位置，适配工业授权加密需求

冗余电源

标准工业 ATX 冗余电源 、额定功率1200W

工作电压

交流输入范围100~240V宽幅交流， 47~63Hz

连续工作时长

支持 7×24h 不间断运行

抗环境特征

可长期在车载车体电磁、振动环境稳定工作

工作海拔

适用海拔≤5300m

工作温度

-10℃～+55℃

存储温度

-20℃～+60℃

相对湿度

5%～90%（无凝露）

操作系统

Windows 10/11、Ubuntu、CentOS、国产麒麟等主流桌面 / 服务器操作系统

开发适配

支持机器视觉、数据采集、运动控制、边缘计算各类工业软件框架

应用方向

轨道交通车载工控、机器视觉、边缘网关、工业测控、高原野外监测、自动化上位机

查看原官网产品资料 · 图片为实际产品资料，项目交付以双方确认的技术要求为准。
