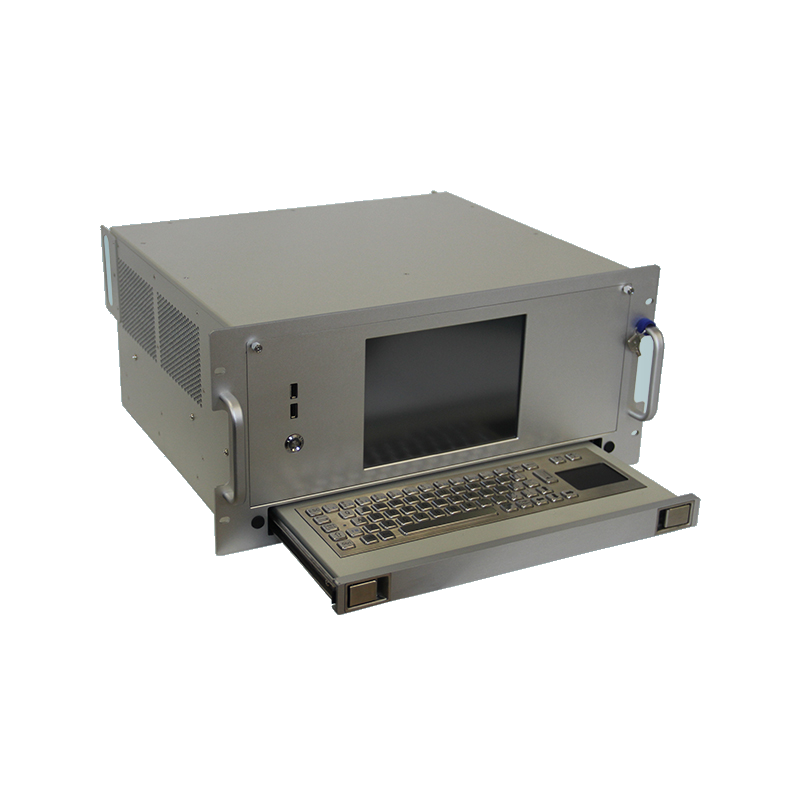

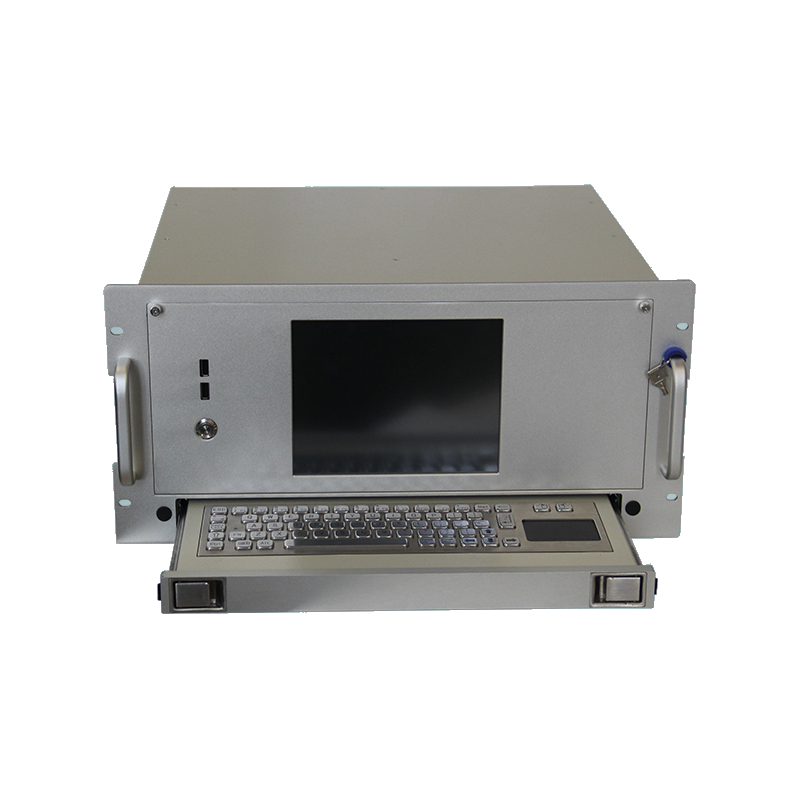

上架式CompactPCI 一体机

C502

面向特定项目的专用设备。围绕应用需求，讨论设备形态、接口配置和系统适配。

讨论产品与配置

产品类别: 专用设备
配置沟通: 计算平台 · 接口 · 安装方式 · 系统适配
技术咨询: hxtd@hxtd.com.cn

配置与技术信息

以下为原官网公开的配置资料，选配项与不同版本请在项目沟通时确认。

处理器: 第四代Intel® Core™ i3/i5/i7移动处理器高达2.4 GHz (6MB LLC) 平台控制中枢I3-4100E 2核4线程主频 2.4GHzI5-4400E 2核4线程主频 2.7GHzI7-4700EQ 4核8线程主频 2.4GHz
内存: 16GB (DDR3 1600) 低压ECC内存 (板载最高8GB，SO-DIMM插槽 x 1, 最高8GB)
显示: Intel® 嵌入式图形控制器 (独立三显)分辨率最高支持2048 x 1536 @ 75Hz，64k色
三显: VGA+HDMI+LVDS, VGA+HDMI+eDP DP+HDMI+LVDS, DP+HDMI+eDP
存储: 支持1个内置2.5寸硬盘位和1个热插拔2.5寸数据盘位
操作系统: Windows 7、Windows 2003、Linux
网口: 5个Intel®I210AT千兆网口，1个Intel®I217LM千兆网口
USB: 前置1个USB3.0和2个USB2.0/后置1个USB3.0和1个USB2.0
COM: 前后各1个COM口（RS-232）
CompactPCI接口: J1接口 32-bit PCI本地总线J2接口 64-bit PCI本地总线J3接口 PICMG2.16 + RTM区域，1 x PCIex8J4~J5接口 RTM区域
前I/O接口: 2个LAN(RJ45 x 4)、1个COM、1个VGA、2个USB2.0、1个USB3.0

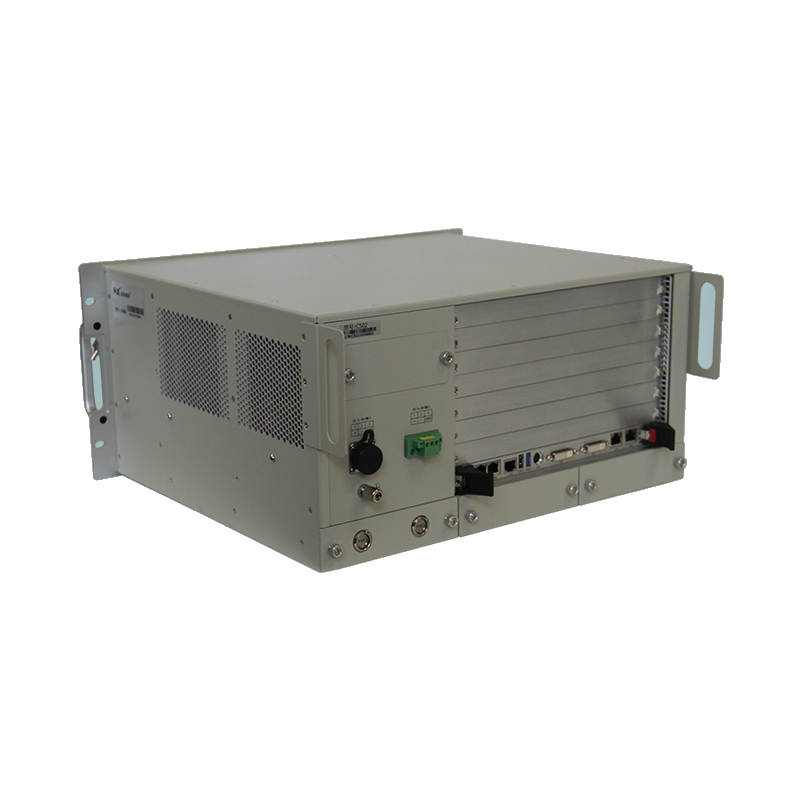

后I/O接口: 4个LAN(RJ45 x 4)、1个COM、1个USB2.0、1个USB3.0、1个PS/2、1个DVI-I、1个DVI-D
屏幕尺寸: 8.4英寸
分辨率: 1024(H）X 768(H)
触摸屏: 五线电阻式
面板按键: 优质304#不锈钢
按键数量: 67键（含鼠标左右键）
按键行程: 2mm
工作电压、电流: 工作电压直流5V供电、工作电流<100mA
触发压力: 120g/1.18N
防护等级: IP65防尘、防水（表面）
电源输入: 直流 DC 9~36V宽范围输入
电源功率: 冗余电源模块、1+1（额定250W+250W）
存储温度: -40℃~80℃
工作温度: -20℃~60℃

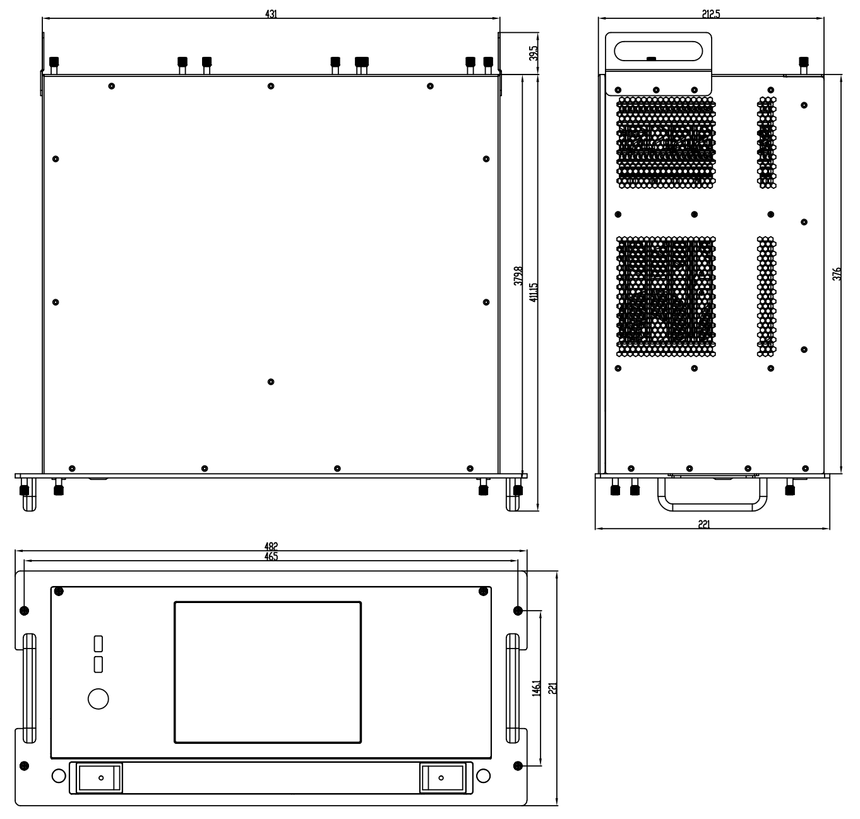

尺寸: 480.65(L) x 482(W) x 220(H)mm
