一体化数据处理单元

一体化数据处理单元

▆  处理单元简介

      整体采用紧凑型设计,将数据采集单元、控制单元、以及供电单元有机的整合压缩成为一体;设备高度仅4U高。


▆  产品设计的原则

     ⑴功能实现及稳定性优先

     ⑵强电与弱电分开设计

     ⑶控制部分与数据采集部分分开布局

     ⑷全程设计考虑到电磁兼容及模块化布局清晰

     ⑸外观设计美观、布局合理、实施工艺高标准

▆  结构布局

整机符合19英寸标准机柜,上架式安装,高4U,深度600mm;由铝制前面板和金属机身组成,机身内外黑色烤漆,铝面板黑色拉丝。


控制单元,数采模块单元,供电单元进行区域划分设计

   a.  整个控制单元独立布局在机箱左侧区域,并且针对每种接插件都设计有加固防松组件。


   b. 数采模块单元弱电部分设计在独立区域,并且考虑安装方式及预留后续检修窗口,方便快速排查和检修。


   c. 强电单元被独立隔离在封闭空间里,金属隔离笼,防止电磁干扰;并且对每路交流电都做了绝缘处理,保证操作安全。


▆  具体设计

前后面板设计及后I/O布局

    前面板采用铝拉丝材质,各种功能状态指示灯,功能控制采用金属按钮自复环形带灯开关


 后I/O布局

    结合现场使用环境后I/O大部分接口都采用航插设计,确保使用时可靠稳定。


强弱电隔离设计

    强电部分被独立隔离在封闭空间里,下图绿色部分将强电部分和弱电部分分开,连接至外部铁壳形成一个闭合金属笼,将强电部分包含在金属笼里。

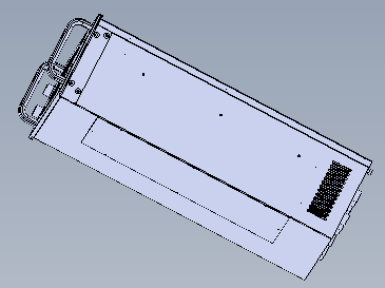

整体俯视分解图
